貼片電阻的溫度系數與熱穩定性分析

作者: 深圳市昂洋科技有限公司發表時間:2025-07-29 15:13:32瀏覽量:27

在電子電路設計中,貼片電阻作為基礎元件,其性能直接影響系統的精度與可靠性。其中,溫度系數(TCR)和熱穩定性是評估電阻性能的核心指標。溫度系數決定電阻值隨溫度變化的敏感度,而熱穩定性則反映電阻在長期工作或...
文本標簽:

在電子電路設計中,貼片電阻作為基礎元件,其性能直接影響系統的精度與可靠性。其中,溫度系數(TCR)和熱穩定性是評估電阻性能的核心指標。溫度系數決定電阻值隨溫度變化的敏感度,而熱穩定性則反映電阻在長期工作或極端環境下的阻值保持能力。

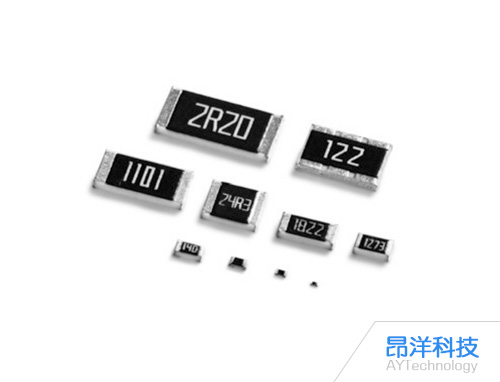

貼片電阻的溫度系數與熱穩定性分析


一、溫度系數:衡量電阻值隨溫度變化的敏感度


定義與單位


溫度系數(TCR)表示電阻值隨溫度變化的程度,單位為ppm/℃(百萬分之一/攝氏度)。例如,TCR為±100ppm/℃的電阻,在溫度每升高1℃時,阻值變化為標稱值的0.01%。


典型范圍與分類


普通貼片電阻:TCR通常在±50ppm/℃至±400ppm/℃之間,適用于對精度要求不高的場景(如電源電路、信號分壓)。


精密貼片電阻:TCR可低至±5ppm/℃至±25ppm/℃,適用于高精度需求(如醫療設備、傳感器電路)。


特殊類型


箔電阻:TCR可達±0.05ppm/℃(如Z-Foil技術),穩定性接近理論極限。


薄膜電阻:通過真空鍍膜工藝實現低TCR(±5ppm/℃至±25ppm/℃),兼顧精度與成本。


厚膜電阻:TCR較高(±50ppm/℃至±400ppm/℃),但成本低,適合大規模應用。


正負溫度系數的應用差異


正溫度系數(+TCR):阻值隨溫度升高而增加,常用于溫度補償電路(如熱敏電阻替代方案)。


負溫度系數(-TCR):阻值隨溫度升高而降低,適用于需要反向補償的場景(如穩壓電路)。


二、熱穩定性:電阻在溫度變化中的長期可靠性


核心影響因素


材料選擇


金屬箔、薄膜材料(如鎳鉻合金)具有優異的熱穩定性,TCR低且長期漂移小。


厚膜電阻因材料特性,熱穩定性相對較弱,但通過工藝優化可滿足一般需求。


制造工藝


激光調阻、精密燒結等工藝可減少電阻值離散性,提升熱穩定性。


封裝設計(如陶瓷基板)有助于散熱,降低熱應力對阻值的影響。


工作環境


溫度波動范圍、持續時間及散熱條件直接影響熱穩定性表現。


長期穩定性表現


精密電阻:在額定功率下工作1000小時后,阻值變化可控制在±0.005%以內(如箔電阻)。


普通電阻:阻值變化可能達±0.5%至±1%,需根據應用場景權衡成本與性能。


熱穩定性測試標準


高溫老化試驗:在125℃環境下持續工作1000小時,監測阻值漂移。


溫度循環試驗:在-55℃至+155℃間循環,驗證電阻抗熱沖擊能力。


功率負荷試驗:在額定功率下持續工作,評估熱積累對阻值的影響。


三、溫度系數與熱穩定性的協同作用


低TCR對熱穩定性的貢獻


TCR低的電阻在溫度變化時阻值波動小,直接提升熱穩定性。例如,箔電阻的TCR為±1ppm/℃,在-55℃至+125℃范圍內阻值變化僅0.18%,遠優于普通厚膜電阻(±400ppm/℃對應7.2%變化)。


應用場景選擇建議


高精度場景(如醫療儀器、航空航天):


優先選擇箔電阻或薄膜電阻,TCR≤±25ppm/℃,確保長期穩定性。


工業控制場景(如電機驅動、電源管理):


可選厚膜電阻,TCR≤±200ppm/℃,平衡成本與性能。


消費電子場景(如手機、平板電腦):


根據空間限制選擇0201至0805封裝,TCR≤±100ppm/℃即可滿足需求。


設計優化方向


溫度補償電路:通過正/負TCR電阻組合抵消溫度影響。


散熱設計:優化PCB布局,增加銅箔面積或使用散熱片,降低電阻工作溫度。


冗余設計:在關鍵電路中并聯低TCR電阻,提升系統容錯能力。
